Суточный мониторинг по Холтеру: оборудование для функциональной диагностики сердца

Холтеровское мониторирование — золотой стандарт амбулаторной диагностики нарушений сердечного ритма и ишемии миокарда, позволяющий фиксировать ЭКГ непрерывно в течение 24–48 часов и более. Выбор оборудования для суточного мониторирования напрямую определяет точность диагностики, достоверность выявляемых аритмий и клиническую ценность исследования для принятия решений о лечении.

От характеристик монитора зависит, будут ли зафиксированы редкие эпизоды ишемии, корректно ли классифицированы нарушения ритма и насколько эффективно устройство интегрируется в рабочие процессы отделения функциональной диагностики.

Что такое суточное мониторирование ЭКГ и зачем оно нужно

Суточное мониторирование ЭКГ (холтеровское мониторирование) — метод непрерывной регистрации электрокардиограммы в условиях повседневной активности пациента в течение 24 часов и более. В отличие от стандартной ЭКГ, которая фиксирует лишь несколько секунд, Холтер регистрирует около 100 000 комплексов QRS за сутки, что позволяет выявить преходящие нарушения ритма и проводимости, эпизоды ишемии миокарда, не зафиксированные при кратковременной записи.

Клинические показания к холтеровскому мониторированию (согласно рекомендациям ACC/AHA, 1999):

Таблица 1. Преимущества суточного мониторирования перед стандартной ЭКГ

Факты и цифры: при суточном мониторировании аритмии выявляются у 60–70% пациентов с симптомами, тогда как стандартная ЭКГ обнаруживает нарушения ритма лишь у 25–30% таких же пациентов. При этом 80% ишемических эпизодов, регистрируемых по Холтеру, протекают бессимптомно.

Принципы работы Холтер-устройств и как они фиксируют ЭКГ в течение суток

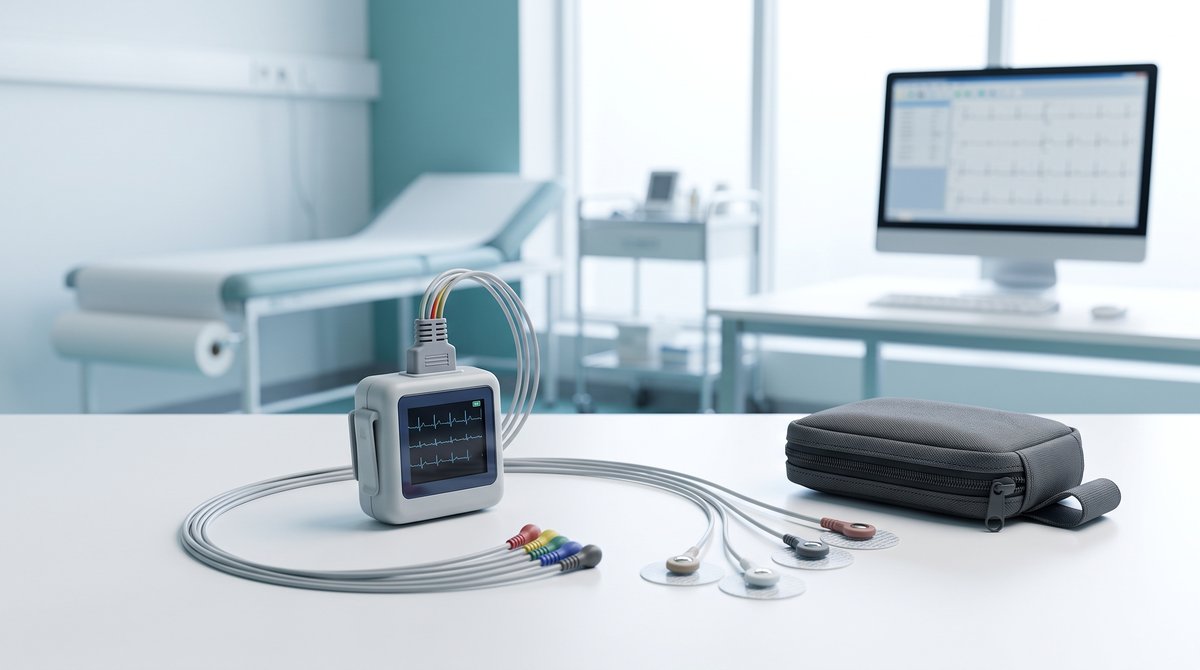

Современный монитор Холтера — портативное устройство весом 250–500 г, которое пациент носит на поясе или ремне. Электроды (обычно 5–7 штук) фиксируются на грудной клетке и подключаются к регистратору кабелем.

Принцип регистрации сигнала:

1. Аналоговые системы — устаревающие, запись на магнитную ленту.
2. Цифровые системы — прямая цифровая запись ЭКГ с частотой дискретизации 128–1000 Гц.
3. Сжатие данных — алгоритмы loss-less уменьшают объём в 3–5 раз, что позволяет хранить полную 24-часовую запись на носителях объёмом 20–40 МБ или во встроенной памяти.

Технические параметры регистрации:

• Частота дискретизации: 128–256 Гц для стандартного анализа, до 1000 Гц для сигнал-усреднённого анализа
• Разрешение: не менее 8 бит (оптимально 12–16 бит)
• Частотный диапазон: 0,67–40 Гц (для анализа ритма), расширенный до 0,05–100 Гц для анализа сегмента ST
• Уровень внутренних шумов: не более 30 мкВ

Важно: качество записи зависит от подготовки кожи (сопротивление между электродами должно быть ≤5 Ом, оптимально ≤2 Ом), правильного наложения электродов и качества электродов. Артефакты движения — основная причина неинтерпретируемых участков записи.

Какие существуют типы оборудования для функциональной диагностики

Оборудование для функциональной диагностики включает несколько типов устройств по назначению и возможностям.

Типы холтеровских мониторов по режиму записи

• Непрерывные мониторы — регистрируют ЭКГ непрерывно в течение 24–48 часов, оптимальны для выявления частых аритмий.
• Петлевые мониторы (loop recorders) — циклический буфер, сохраняют данные при активации; могут использоваться неделями и месяцами; существуют имплантируемые варианты для длительного мониторинга (до 3 лет).
• Регистраторы событий (event recorders) — пациент активирует устройство при симптомах; эффективны при устойчивых, но редких симптомах.

Типы по количеству каналов

Исследования: отведение CM5 — чувствительность 89% для выявления ишемии; добавление CM3 — до 91%; комбинация CM5 + нижнее — до 94%; три отведения вместе дают чувствительность 96%.

Комбинированные системы

Современные устройства часто объединяют функции холтеровского мониторирования ЭКГ и суточного мониторирования артериального давления (СМАД), что позволяет проводить комплексную оценку сердечно-сосудистого статуса за одно исследование.

Подробно о конкретной модели: Суточный монитор АД и ЭКГ CARDIOBLUE 24

Ключевые критерии выбора:

1. Объём исследований:
   • До 10 исследований в неделю: достаточно 1–2 мониторов базового уровня
   • 10–30 исследований: 3–5 мониторов
   • Более 30: система с централизованным управлением и автоматической обработкой
2. Профиль пациентов:
   • Общая кардиология: 3-канальные системы
   • Аритмология: 12-канальные системы с высокой частотой дискретизации
   • Кардиохирургия: системы с анализом поздних потенциалов и ВСР
   • Педиатрия: компактные мониторы с адаптированными электродами
3. Совместимость и интеграция:
   • Поддержка DICOM, HL7, экспорт PDF/XML
4. Надёжность и сервис:
   • Средний срок службы: 5–7 лет при интенсивной эксплуатации
   • Гарантийный срок: обычно 1–2 года
5. Эргономика и удобство для пациента:
   • Вес монитора: предпочтительно менее 300 г
   • Автономность: минимум 24 часа непрерывной записи

Примечание по закупкам: при комплектации отделения также планируют приобретение других жизненно важных устройств — инфузионные насосы, шприцевые дозаторы, включая решения для инфузионной терапии и дозатор для реанимации при организации реанимационных палат.

Технические характеристики, важные для врача

Минимальные технические требования к холтеровскому монитору:

Рекомендуемые параметры в зависимости от сценария:

• Диагностика аритмий: 3 канала, частота дискретизации 128–256 Гц
• Выявление ишемии: минимум 2 канала (CM5 + нижнее отведение), расширенный низкочастотный диапазон до 0,05 Гц
• Анализ ВСР: частота дискретизации не менее 250 Гц
• Сигнал-усреднённая ЭКГ: частота дискретизации 1000 Гц, разрешение 12 бит и выше

Программное обеспечение и анализ данных после мониторирования

Основные функции ПО:

• Автоматическая классификация комплексов QRS (нормальные, желудочковые, наджелудочковые)
• Анализ сегмента ST с автоматическим определением J-точки и трендов
• Анализ вариабельности сердечного ритма (SDNN, rMSSD и др.)
• Формирование отчётов, экспорт в PDF, XML, интеграция с ЭМК

Стандарты отчётности: полный отчёт должен включать длительность записи, статистику ЧСС, таблицу аритмий, описание ишемических эпизодов, результаты ВСР и репрезентативные фрагменты ЭКГ. Важно: автоматическую интерпретацию обязан проверять врач.

Эксплуатация, обслуживание и безопасность данных

Регламент эксплуатации:

Ежедневное обслуживание: визуальный осмотр кабелей, проверка заряда батарей, очистка корпуса.

После каждого исследования: замена одноразовых электродов, дезинфекция кабелей, загрузка данных в архив.

Периодическое обслуживание (ежемесячно): проверка калибровки, тест записи, обновление ПО, резервное копирование.

Чек-лист по обслуживанию:

• Корпус монитора чистый, без повреждений
• Кабели целые, изоляция не нарушена
• Разъёмы не окислены
• Батареи заряжены
• Калибровочный сигнал 1 мВ
• ПО обновлено
• Архив данных резервирован

Безопасность данных:

• Персональные данные хранятся в соответствии с ФЗ-152 «О персональных данных»
• Шифрование данных при передаче по сети рекомендуется
• Резервное копирование — не реже 1 раза в неделю
• Срок хранения записей — не менее 5 лет

Стоимость владения и экономическая составляющая

Ценовые диапазоны на оборудование (руб.)

Конкретная модель с сайта: CARDIOBLUE 24 — суточный монитор АД и ЭКГ

Структура затрат на владение (TCO):

Единовременные затраты:

• Приобретение монитора и ПО: 120 000 – 350 000 руб.
• Обучение персонала: 20 000 – 50 000 руб.
• Интеграция с информационной системой: 30 000 – 100 000 руб.

Ежегодные эксплуатационные затраты:

• Расходные материалы: 30 000 – 60 000 руб.
• Сервисное обслуживание: 15 000 – 40 000 руб.
• Обновления ПО: 10 000 – 30 000 руб.
• Калибровка и поверка: 5 000 – 15 000 руб.

Экономическое обоснование для руководства клиники:

Средняя цена исследования для пациента: 2 300 – 4 100 руб.

При 20 исследованиях в неделю: 240 000 – 420 000 руб. в месяц

Годовой доход: 2 880 000 – 5 040 000 руб.

Окупаемость: при стоимости оборудования 200 000 руб. и ежемесячном доходе 300 000 руб. — окупаемость менее 1 месяца с учётом расходных материалов. При консервативной оценке (10 исследований в неделю) окупаемость составляет 2–4 месяца.

Интеграция с другими системами и клиническими процессами

Современные холтеровские системы должны обеспечивать интеграцию с локальными информационными системами (LIS/HIS) и электронными медицинскими картами (ЭМК).

Форматы обмена данными: DICOM, HL7, XML/CSV, PDF.

Сценарии интеграции: автоматическая загрузка данных, доступ к результатам из ЭМК, архивирование и телемедицина.

Оптимальная схема работы отделения:

1. Регистратура записывает пациента
2. Медсестра накладывает электроды, подключает монитор
3. Пациент носит монитор 24–48 часов, ведёт дневник
4. Медсестра снимает монитор и загружает данные
5. Врач анализирует и формирует заключение
6. Результат передаётся в ЭМК

Пропускная способность:

• Один монитор: 2–3 исследования в неделю
• Комплект из 5 мониторов: до 15 исследований в неделю
• Автоматизированная система: до 30 исследований в неделю

Клинические сценарии применения и примеры кейсов

Кейс 1: Диагностика причины синкопального состояния

Пациент: мужчина, 58 лет, два эпизода потери сознания за месяц.

Результаты Холтера: эпизод атриовентрикулярной блокады II степени с паузой 4,2 секунды, совпадающий по времени с предобморочным состоянием в дневнике.

Клиническое значение: выявление показаний к имплантации постоянного кардиостимулятора.

Кейс 2: Оценка эффективности антиаритмической терапии

Пациент: женщина, 45 лет, пароксизмальная фибрилляция.

Протокол: 48-часовое мониторирование до и через 2 недели терапии.

Результаты: до лечения — 12 эпизодов общей продолжительностью 8 часов; после — 2 эпизода, 45 минут. Снижение частоты эпизодов на 83%.

Кейс 3: Выявление бессимптомной ишемии

Пациент: мужчина, 62 года, ИБС.

Результаты: за 48 часов — 14 эпизодов депрессии ST ≥1 мм, из которых 11 (79%) были бессимптомными. Максимальная депрессия ST — 3,2 мм в отведении CM5.

Клиническое значение: выявлена резидуальная ишемия, показана коррекция терапии или рассмотрение реваскуляризации.

Кейс 4: Оценка функции кардиостимулятора

Пациент: женщина, 72 года, двухкамерный кардиостимулятор 5 лет.

Результаты: эпизоды ингибирования стимуляции и тахикардии, опосредованной кардиостимулятором; показана необходимость перепрограммирован.

Безопасность пациентов и качество данных

Холтеровское мониторирование — неинвазивная процедура с минимальным риском. Противопоказания: острые воспаления кожи в области электродов, аллергические реакции на компоненты электродов.

Рекомендации пациенту: избегать попадания воды на монитор, не снимать электроды, вести дневник активности и симптомов.

Факторы, влияющие на качество записи: подготовка кожи (сопротивление ≤5 Ом), качество электродов, правильное расположение, защита от артефакт движению и регулярная калибровка.

Регуляторные требования

• ГОСТ Р 50444-92 «Приборы медицинские электрокардиографические»
• Требованиям регистрационного досье Росздравнадзора
• Стандартам IEC 60601-1 и IEC 60601-2-47

FAQ

Вопрос 1: Чем суточное мониторирование отличается от краткосрочного ЭКГ?

Краткосрочная ЭКГ фиксирует 10–30 секунд, тогда как суточное мониторирование регистрирует до 100 000 комплексов за 24–48 часов, что позволяет выявить преходящие нарушения ритма и ишемию.

Вопрос 2: Как выбрать подходящее устройство для клиники?

Выбор зависит от профиля клиники, объёма исследований и бюджета. Для общей практики достаточно 3-канальной системы; для кардиологических центров рекомендуются 12-канальные системы.

Вопрос 3: Какие события регистрируются чаще всего?

Частые находки: желудочковые экстрасистолы (40–60% взрослых), наджелудочковые экстрасистолы (50–70%), эпизоды ишемии (20–45% пациентов с ИБС), нарушения проводимости.

Вопрос 4: Как долго длится расшифровка результатов?

Автоматическая обработка: 5–15 минут, полный анализ с проверкой врачом: 30–60 минут в зависимости от сложности.

Вопрос 5: Можно ли проводить мониторирование у детей?

Да. Существуют адаптированные системы с компактными мониторами и специальными электродами для педиатрии.

Ключевая мысль: при правильном подборе оборудования и организации рабочих процессов холтеровское мониторирование обеспечивает высокую диагностическую ценность, быструю окупаемость и повышение качества медицинской помощи.

Для более глубокого понимания технологий рекомендуем ознакомиться со смежными материалами на нашем сайте:

• Биомедицинские сенсоры для мониторинга — передовая технология для индивидуального мониторинга здоровья
• Каталог оборудования: Функциональная диагностика — Медикал Трейд

Если у вас возникли вопросы по подбору оборудования для суточного мониторирования ЭКГ или нужна консультация, наши специалисты помогут. Свяжитесь по info@comp-mt.ru или по телефону 8 (812) 339-34-79.
