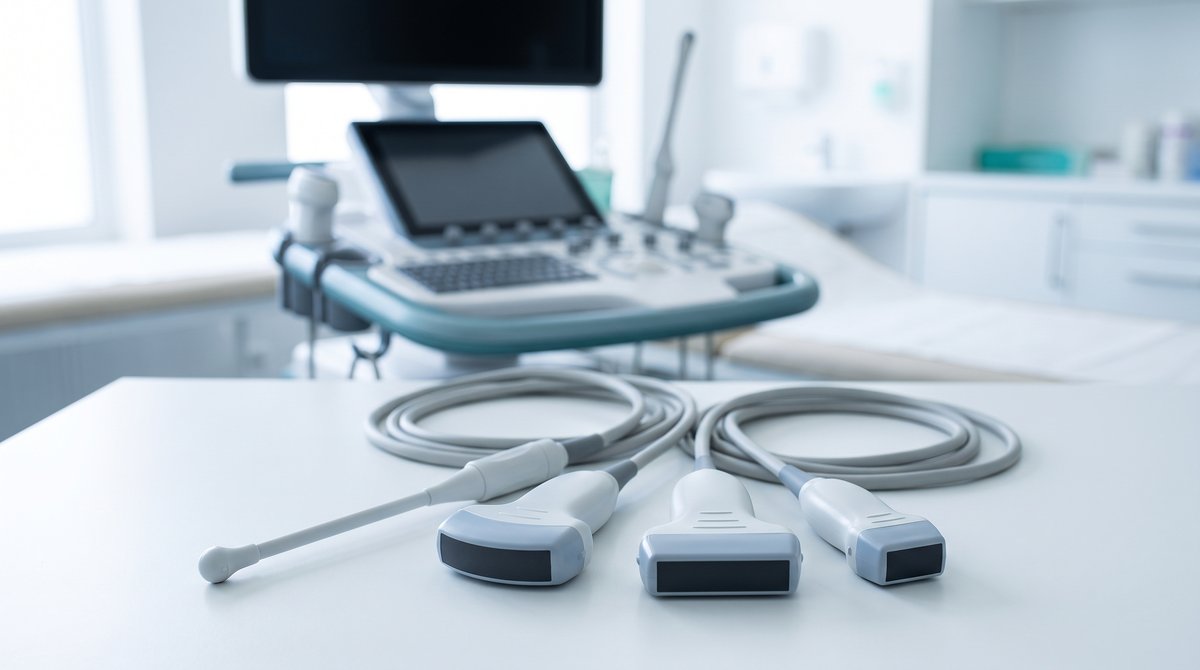

Ультразвуковой датчик — сменная часть УЗИ-аппарата, которая излучает и принимает ультразвук. Тип датчика подбирают под задачи учреждения, а совместимость — под конкретную систему: по точному артикулу, версии программного обеспечения и списку поддерживаемых датчиков в документации изготовителя. Одинаковый разъём не гарантирует, что датчик будет работать. Методику исследования и режимы определяет врач.
Датчик (преобразователь, зонд) — часть аппарата, которая контактирует с пациентом. Внутри находится набор пьезоэлектрических элементов: они излучают ультразвуковые импульсы и принимают отражённый сигнал. Аппарат обрабатывает этот сигнал и строит изображение.
Поэтому датчик нельзя рассматривать отдельно от аппарата. Результат зависит от связки «аппарат — датчик — кабель — программное обеспечение», а не от одного компонента.
Датчик подходит к аппарату не «по форме», а по документации: изготовитель указывает, какие датчики поддерживает каждая система.
Типы различаются формой рабочей поверхности и конфигурацией. Назначение, доступные пресеты и совместимость с системой определяет изготовитель, и всё это указано в инструкции и регистрационной документации.

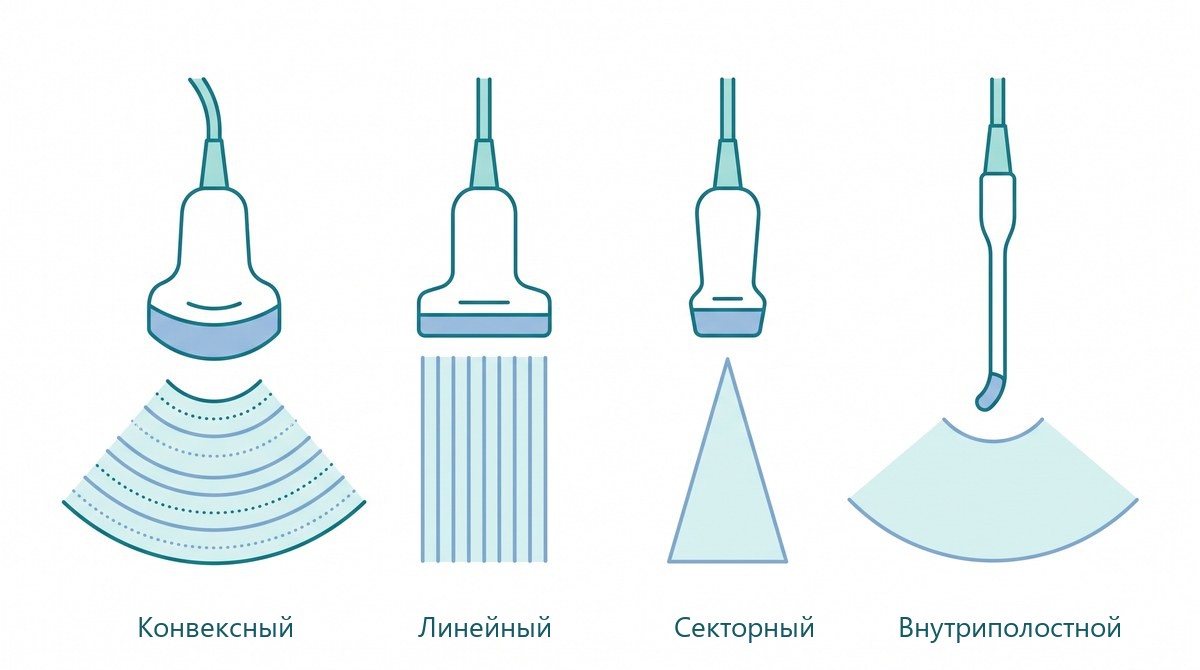

Основные типы ультразвуковых датчиков: конвексный, линейный, секторный, внутриполостной
| Тип | Форма рабочей части | Назначение, указанное изготовителем | На что смотреть при выборе |
|---|---|---|---|
| Конвексный | Изогнутая линейка | По инструкции конкретной модели | Конфигурация, пресеты, совместимость с системой |
| Линейный | Плоская линейка | По инструкции конкретной модели | Размер рабочей части, пресеты, совместимость |
| Секторный (фазированная решётка) | Небольшая площадка | По инструкции конкретной модели | Габариты контакта, поддержка системой |
| Внутриполостной | Вытянутый корпус с изогнутой головкой | По инструкции конкретной модели | Порядок обработки, чехлы, совместимость |
Таблица показывает конструктивные различия. Она не заменяет инструкцию и не определяет назначение исследования.
Совместимость — главный критерий выбора.

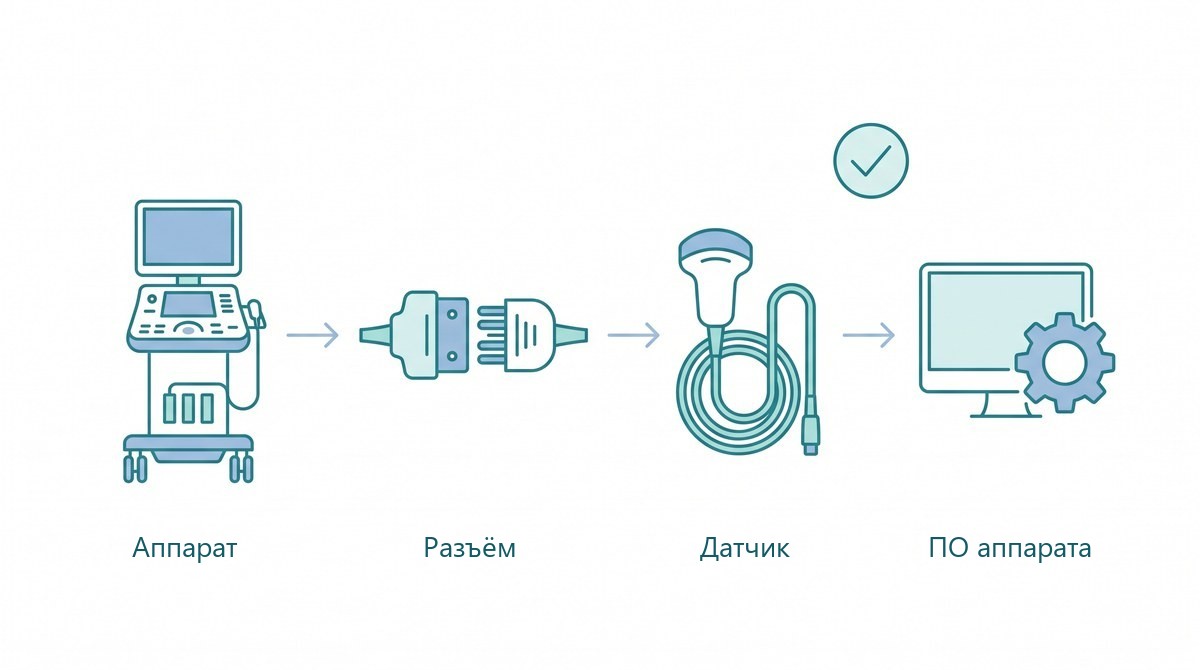

Схема совместимости: аппарат, разъём датчика, датчик и программная поддержка
Сверьте точный артикул. Найдите на корпусе датчика или на шильдике полное обозначение и сравните его с перечнем в документации изготовителя аппарата. «Похожий» или «того же семейства» датчик — не подтверждение.
Уточните модель и версию программного обеспечения аппарата. Для отдельных датчиков поддержка появляется или исчезает с версией ПО. Версию можно посмотреть в сервисном меню аппарата или уточнить у сервисной службы.
Найдите список поддерживаемых датчиков. Он есть в руководстве пользователя или в сервисной документации системы. Запросите его у продавца или изготовителя.
Проверьте разъём. Совпадение формы разъёма необходимо, но недостаточно: одинаковые разъёмы могут иметь разную распиновку и протокол.
Убедитесь, что аппарат распознаёт датчик. Оцените это при проверке до окончательной приёмки: датчик определяется, не выдаёт ошибок, нужные режимы доступны.
Если совместимость не подтверждена документами изготовителя, датчик нельзя считать подходящим, даже если разъём «встаёт».
На рынке встречаются датчики изготовителя аппарата, датчики сторонних производителей и восстановленные изделия. Слово «совместимый» в описании товара не подтверждает ни качество, ни законность обращения изделия. Для любого неоригинального или восстановленного датчика запрашивайте:
Не называйте такое изделие «заменой оригинала», если это не подтверждено документами. Общие сведения о регистрации медицинских изделий в РФ — на сайте Росздравнадзора.
Перед покупкой попросите:
Порядок очистки, дезинфекции, допустимые средства и чехлы определяются только инструкцией изготовителя датчика. Для внутриполостных датчиков важно также соблюдать санитарные правила вашей организации. Повреждения корпуса, кабеля или рабочей поверхности — повод проверить датчик по инструкции и при необходимости заменить.
Требования к базовой безопасности и основным характеристикам диагностического и мониторингового ультразвукового оборудования описывает стандарт IEC 60601-2-37:2024. Он заменил редакцию 2007 года и поправку 2015 года. Сам по себе стандарт не подтверждает соответствие или совместимость отдельного датчика.
В каталоге «Датчики для УЗИ сканеров» представлены датчики к аппаратам разных производителей. Если нужен сам аппарат, посмотрите раздел «Ультразвуковая диагностика». Если совместимость не очевидна, менеджеры «Медикал Трейд» помогут сверить модель аппарата и артикул датчика по документации.
Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет клинические рекомендации, инструкции производителей и действующие нормативные документы.
