Адаптеры и соединители — небольшие, но критичные детали дыхательного контура: именно они стыкуют между собой трубку, фильтр, тепловлагообменник, датчики и сам контур. Ошибка здесь — это не эффектная поломка, а тихая разгерметизация или несовместимость, которую замечают не сразу. В этом гиде — какие бывают адаптеры, зачем нужны переходники и портовые вставки, и как проверить совместимость перед закупкой.
Зачем нужны адаптеры и соединители
Дыхательный контур состоит из нескольких компонентов, которые должны механически и герметично соединяться друг с другом: эндотрахеальная трубка, тепловлагообменник или активный увлажнитель, дыхательный фильтр, сам контур, аппарат ИВЛ. Адаптеры и соединители — переходные элементы, которые обеспечивают эту стыковку там, где компоненты напрямую не совместимы по форме, углу или диаметру.
Адаптер — это не универсальный «переходник на всё». Каждый вид решает конкретную задачу совместимости, и подбирать его нужно под связку конкретных компонентов, а не по принципу «более или менее подходит».
Стандартные диаметры: 15 и 22 мм
В дыхательных системах распространены конические соединения номинальных размеров 15 и 22 мм; их размеры и контроль задаёт ISO 5356-1:2015. На каждом конце изделия нужно проверять отдельно размер и исполнение конуса или гнезда: например, в реестровых описаниях встречаются комбинации 15M–15F/22M и 22F–15F/22M. Для неонатальных и педиатрических систем стандарт также предусматривает размеры 8,5 и 11,5 мм. Поэтому размер сам по себе не гарантирует ни механическую, ни клиническую совместимость.

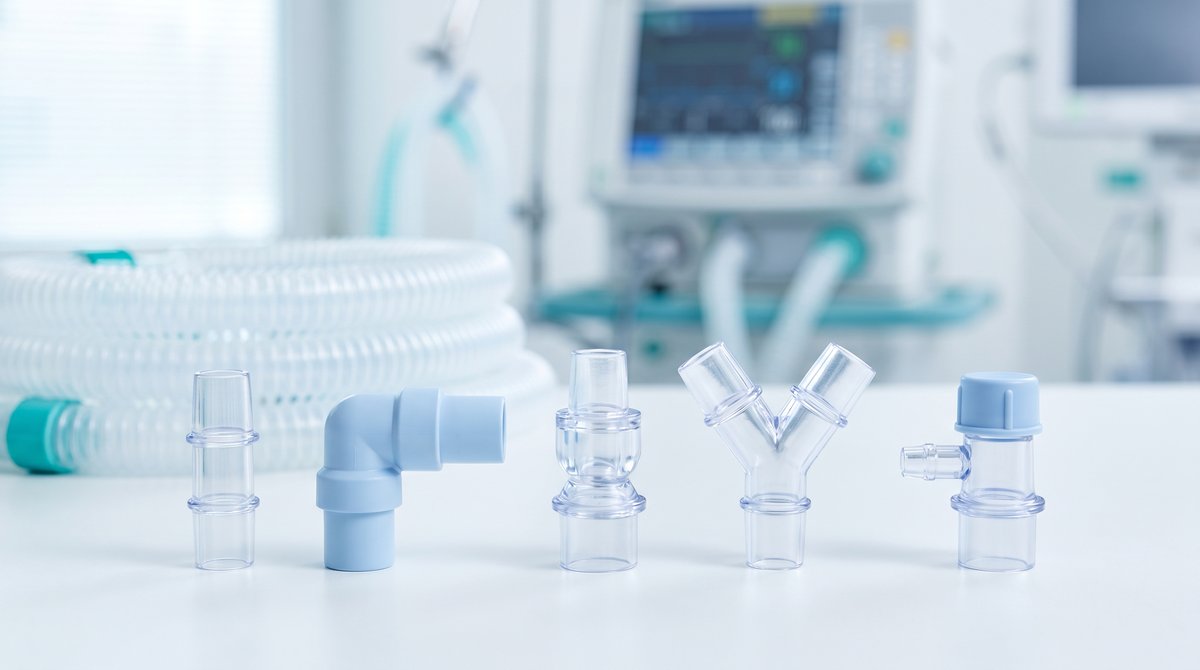

Виды: прямые, угловые, Y-образные, поворотные
- Прямой адаптер — просто продлевает или переходит с одного диаметра на другой без изменения направления.
- Угловой адаптер — меняет направление магистрали и может упростить укладку контура у пациента; при выборе оценивают дополнительный вес, момент на искусственных дыхательных путях, мёртвое пространство и риск перегиба для конкретной сборки.
- Y-образный адаптер (тройник) — соединяет вдоховую и выдоховую ветви контура у пациента.
- Поворотный (вращающийся) адаптер — может уменьшать скручивание линии при перемещении, но добавляет соединение, вес и мёртвое пространство.
Порты: капнография и санация
Некоторые адаптеры оснащены дополнительными портами:
- порт для капнографии — адаптер для капнографии совместим с конкретной технологией (основной или боковой поток), монитором и линией забора пробы; тип порта и соединения сверяют по инструкции системы, не по одному лишь диаметру;
- порт для санации — герметичную аспирацию без разгерметизации контура обеспечивает не любой переходник, а специальная закрытая аспирационная система с собственным адаптером и катетером; обычный порт адаптера для этого не подходит.
Проверяйте, какие порты нужны под клинический сценарий отделения — избыточные порты, которые не используются, увеличивают число потенциальных точек негерметичности.
Совместимость с трубкой, фильтром и контуром
Тот же принцип, что и в статьях о трубках и контурах: механически подходит ≠ подходит клинически. Перед закупкой адаптера уточняйте:
- диаметр и пол разъёма на обоих концах;
- совместимость с конкретной моделью трубки, фильтра, тепловлагообменника — часть производителей делает нестандартные варианты портов;
- дополнительный вес, сопротивление и мёртвое пространство — их оценивают по паспорту конкретного адаптера и всей сборки; ориентир по масштабу: совместимые CO₂-адаптеры бывают от менее 1 мл (неонатальные) до 5–6 мл (взрослые/детские), поэтому «маленьким» адаптер можно считать только после проверки паспортных данных, особенно в педиатрии и неонатологии.
Материал и одноразовость
Материал, возможность повторного применения и способ обработки определяет изготовитель конкретного изделия. Не используйте повторно изделие, маркированное как одноразовое; многоразовый вариант обрабатывают только по валидированной инструкции изготовителя.
Регистрация и стандарты
Перед закупкой проверьте:
- действующее РУ на сам адаптер либо на набор/контур, в который он входит — состав исполнения, назначение и совместимость сверяют с реестровой записью и инструкцией (пример действующего самостоятельного РУ на одноразовые соединители, включая угловые и шарнирные варианты — РЗН 2024/21974);
- соответствие стандартным коническим соединениям (ISO 5356-1:2015);
- документацию изготовителя на совместимость с конкретными моделями трубок/фильтров/контуров.
Чек-лист выбора
- определены диаметр и пол разъёма на обоих концах адаптера;
- выбран нужный вид: прямой / угловой / Y-образный / поворотный;
- при необходимости — учтены нужные порты (капнография, санация);
- проверена совместимость с конкретными моделями трубки, фильтра, контура;
- учтено дополнительное мёртвое пространство, особенно в педиатрии/неонатологии;
- подтверждена регистрация изделия и соответствие стандартам.
Коротко
Адаптер — маленькая деталь с большой ответственностью: именно на стыках чаще всего теряется герметичность контура.
