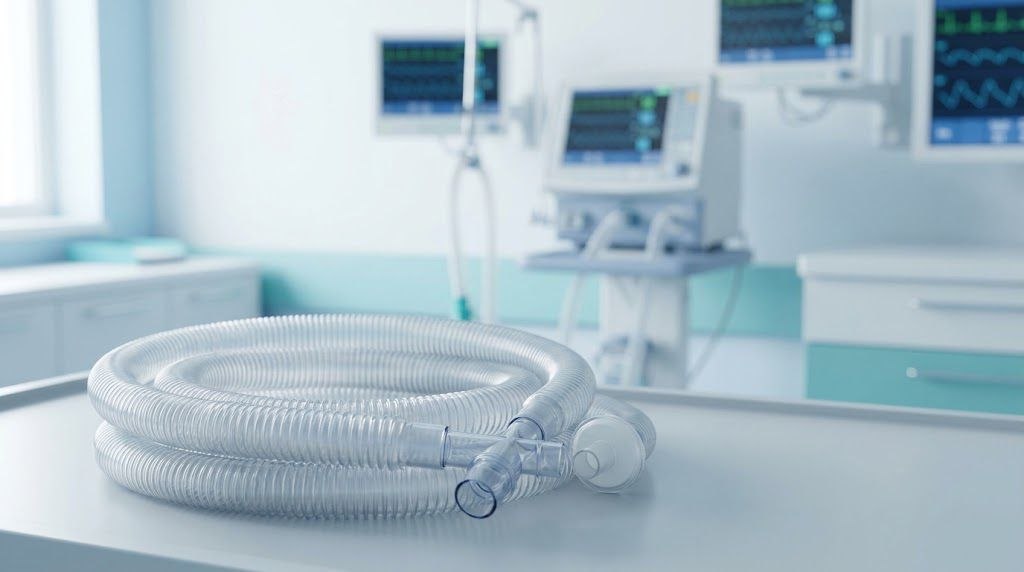

Дыхательный контур — то, что физически соединяет аппарат ИВЛ или наркозно-дыхательный аппарат с пациентом. Через него в лёгкие поступает кислородно-воздушная смесь и анестетик, а обратно отводится выдох. Это расходный материал: контур регулярно меняют, поэтому клинике важно не просто «купить один раз», а выстроить понятную систему выбора и снабжения. В этом гиде разбираем, из чего состоит контур, чем типы отличаются друг от друга, как подобрать модель под конкретный аппарат и пациента, как организовать закупку и на что смотреть в документах поставщика.
Содержание
Дыхательный контур — это система гибких трубок и соединительных элементов, по которой газовая смесь циркулирует между аппаратом и дыхательными путями пациента. Контур применяют в операционных, отделениях реанимации и интенсивной терапии, при транспортировке пациента и при неинвазивной вентиляции.
Базовая комплектация одноразового контура для ИВЛ обычно включает:
Дополнительно в контур встраивают тепловлагообменник, дыхательный фильтр, порт для капнографии, клапан выдоха, резервный мешок, линию отбора газа. Из этих элементов собирается контур практически любой нужной конфигурации.
Контур должен соответствовать интубационной трубке или маске по проходному сечению. Условно выделяют три группы исполнений:
| Группа | Внутренний Ø трубок | Пациенты и особенности |
|---|---|---|
| Неонатальные | обычно ~10 мм | новорождённые и младенцы; малое мёртвое пространство, низкое сопротивление |
| Детские | ~15 мм (у части производителей больше) | дети |
| Взрослые | 22 мм | взрослые; длина линий обычно 1,5–1,8 м, наращивается коннекторами |
«Стандартных типоразмеров» в строгом смысле нет: реальные исполнения различаются по внутреннему и внешнему диаметру трубок, коннекторам и назначению, поэтому ориентируйтесь на документацию конкретного изделия. Универсального контура «на всех» не существует — попытка вентилировать новорождённого взрослым контуром даёт завышенное мёртвое пространство и сбивает мониторинг дыхательного объёма. В отделении с разновозрастным потоком пациентов держат запас исполнений всех трёх групп.
Одноразовые контуры используются на одного пациента и утилизируются. Плюсы: гарантированная стерильность из упаковки, нет затрат на обработку, ниже риск перекрёстной инфекции, не нужна загрузка ЦСО. Минус — постоянная статья расходов.
Многоразовые (автоклавируемые) контуры из силикона или термостойкого пластика рассчитаны на многократную обработку. Количество допустимых циклов устанавливает производитель для конкретной модели и указывает в эксплуатационной документации; при достижении этого ресурса или появлении признаков износа контур выводят из эксплуатации. Экономически многоразовые контуры оправданы там, где налажена работа ЦСО и есть строгий контроль обработки и учёта циклов. Если такого контроля нет, экономия мнимая: скрытый износ трубок ведёт к микротрещинам, утечкам и падению эффективности вентиляции.
| Одноразовые | Многоразовые | |
|---|---|---|
| Стерильность | гарантирована из упаковки | зависит от качества обработки в ЦСО |
| Затраты | постоянная статья расходов | ниже при большом обороте, но плюс обработка и учёт |
| Риск перекрёстной инфекции | минимальный | выше, требует контроля |
| Ресурс | один пациент | число циклов — по документации производителя |
| Когда оправданы | базовый вариант для большинства отделений | налаженная ЦСО, строгий учёт циклов |
В клинической практике широко применяются одноразовые контуры, а многоразовые сохраняются там, где организована их обработка.
Нереверсивные контуры отводят весь выдох в атмосферу — эта схема применяется на большинстве реанимационных аппаратов ИВЛ. Реверсивные (анестезиологические, с поглотителем углекислого газа) возвращают часть выдыхаемой смеси обратно в аппарат и экономят анестетик и медицинские газы. Практический вывод: тип контура должен соответствовать тому, что предусмотрено инструкцией конкретного аппарата ИВЛ или наркозной станции.
При длительной вентиляции с высокими потоками и активным увлажнением в трубках образуется конденсат («дождевание»), который мешает работе датчиков и повышает риск контаминации. Две конструкции решают эту проблему:
Газ из аппарата ИВЛ сухой и холодный; при интубации выключается естественное согревание и увлажнение в верхних дыхательных путях. Без компенсации это ведёт к повреждению эпителия, сгущению секрета и обструкции трубки. Есть два подхода.
Тепловлагообменник (ТВО, HME, «искусственный нос») — пассивное устройство: ставится между тройником и интубационной трубкой, задерживает тепло и влагу выдоха и отдаёт их на вдохе. Не требует воды, электричества и отдельной камеры, удешевляет и упрощает контур. Ориентиром адекватного увлажнения для ТВО считается абсолютная влажность более 30 мг H2O/л; фактическое значение зависит от конкретной модели. Заменяют ТВО по инструкции производителя, а раньше срока — при загрязнении, обтурации или заметном росте сопротивления; для ряда изделий предусмотрена плановая замена через 24 часа.
Активный увлажнитель с камерой увлажнения — газ проходит через подогреваемую ёмкость со стерильной водой. Позволяет контролировать температуру и влажность дыхательной смеси с помощью настроек системы.
Выбор между ТВО и активным увлажнением оценивают по характеристикам секрета, дополнительному мёртвому пространству и сопротивлению, температуре пациента, утечкам контура и комфорту пациента.
| Что предпочтительнее | В каких ситуациях |
|---|---|
| Активный увлажнитель | обильный, вязкий или кровянистый секрет; значительные утечки контура; гипотермия; когда ТВО создаёт нежелательное дополнительное мёртвое пространство или даёт недостаточное увлажнение |
| ТВО (HME) | короткая ИВЛ; анестезия; транспортировка; когда достаточно простой пассивной системы без отдельной камеры с водой |
Жёсткого правила «длительная ИВЛ — только активный увлажнитель» современные рекомендации не устанавливают. Окончательный выбор зависит от состояния пациента, характеристик секрета, утечек, температуры, дополнительного мёртвого пространства и параметров конкретного ТВО, а также от инструкций производителей.
Дыхательный фильтр — при соответствующей эффективности фильтрации — защищает пациента и аппарат от бактерий, вирусов и аэрозолей. По расположению различают фильтр на конце пациента (у тройника) и фильтр на линии выдоха (защищает аппарат и окружающую среду). Часто применяют комбинированные устройства HMEF — тепловлагообменник и бактериально-вирусный фильтр в одном корпусе: это уменьшает число соединений и мёртвое пространство. Эффективность фильтрации и сопротивление потоку — ключевые параметры при выборе; их указывают в паспорте изделия.
Конические соединения дыхательных контуров стандартизованы: в России действует ГОСТ 31518.1-2012 (ISO 5356-1:2004) «Аппараты ингаляционной анестезии и искусственной вентиляции лёгких. Соединения конические», а требования к дыхательным наборам и трубкам — действующий международный стандарт ISO 5367:2023 (он охватывает наборы и трубки для анестезиологических и вентиляционных систем, увлажнителей и небулайзеров, включая коаксиальные, двухпросветные и многопросветные конструкции и наборы со специальными элементами — например, с влагосборниками). Основные размеры коннекторов — 15 и 22 мм, поэтому большинство контуров механически стыкуется с большинством аппаратов.
«Механически подходит» не равно «подходит клинически».
При подборе учитывайте:
Практичный подход: вести по каждому аппарату ИВЛ в парке короткий «паспорт расходников» — какой контур, фильтр, ТВО и датчики к нему подходят и в каком количестве расходуются.
Ориентиры для планирования запаса (окончательно — по инструкциям производителей и локальным протоколам):
При закупке заложите: неснижаемый запас на пиковую загрузку коек, разные типоразмеры, срок годности стерильных изделий (просроченную упаковку использовать нельзя), условия хранения. Держите не менее двух поставщиков по критичным позициям, чтобы разрыв одной цепочки не остановил отделение.
Многоразовый контур проходит полный цикл: разборка, очистка от биологических загрязнений, дезинфекция, при необходимости — стерилизация (чаще паровая, автоклавирование), сушка, сборка и контроль целостности. Регламент задаётся инструкцией производителя и действующими санитарными правилами по обращению с медицинскими изделиями. Каждый контур должен иметь учёт числа циклов; при достижении лимита или появлении дефектов (трещины, потеря эластичности, помутнение) — вывод из эксплуатации. Обработка «на глаз», без ЦСО и учёта, недопустима.
Дыхательный контур — медицинское изделие, оно подлежит государственной регистрации. Перед закупкой проверьте:
После 2022 года номенклатура расходников к ИВЛ сместилась: часть европейских брендов ушла, выросла доля российских производителей и поставок из дружественных стран. По базовым позициям — одноразовые контуры, ТВО, фильтры, влагосборники — доступны отечественные и зарубежные аналоги; перед закупкой необходимо проверить их совместимость, регистрацию и эксплуатационные характеристики. Осторожнее с позициями, привязанными к конкретной модели аппарата (контуры с фирменным разъёмом нагреваемого провода, специфические датчики): здесь важно подтвердить совместимость документально, а не «по виду разъёма». Мы подбираем расходники под конкретный парк аппаратов и проверяем совместимость до поставки.
Дыхательный контур подбирают не «вообще», а под связку «аппарат — пациент — режим вентиляции».
Ключевые решения: типоразмер, кратность применения, способ увлажнения и фильтрация. Всё остальное — конструкция трубок, материал, специальные версии против конденсата — уточняющие параметры. А стабильная работа отделения зависит не только от правильного выбора модели, но и от выстроенного снабжения: запас, сроки годности, альтернативные поставщики.
Смотреть дыхательные контуры и расходные материалы для ИВЛ в каталоге → Поможем подобрать позиции под ваш парк аппаратов и проверим совместимость до отгрузки.
Разбираем отдельные компоненты и связанное оборудование:
Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет инструкции производителей и действующие клинические рекомендации.
