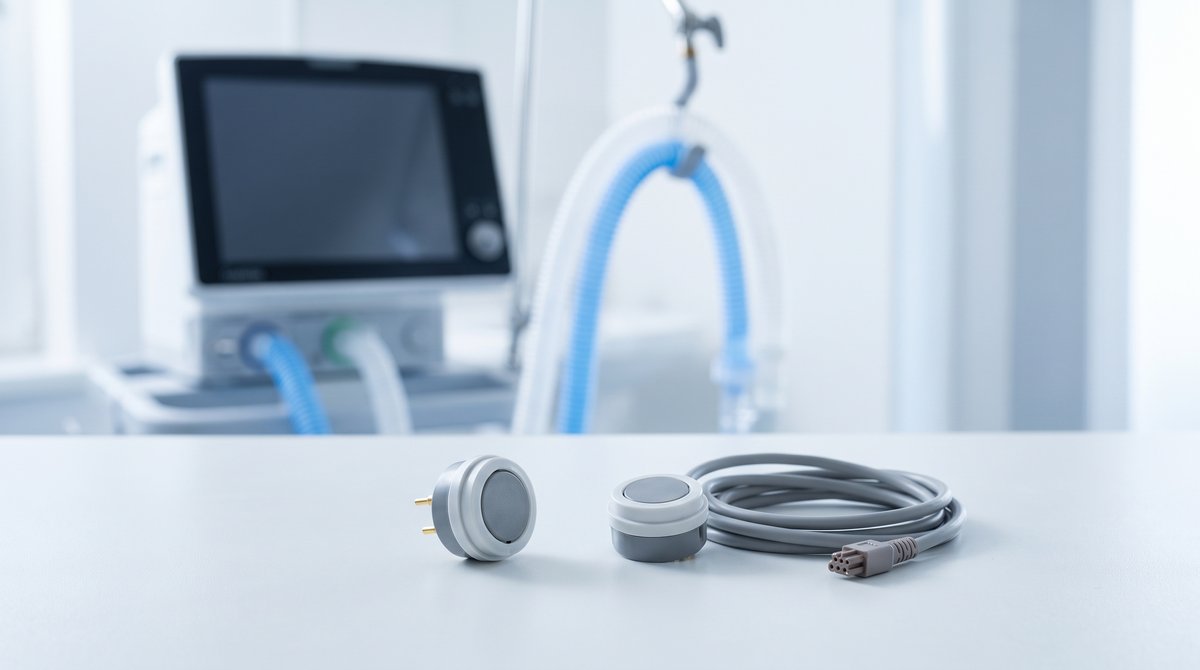

Датчик или модуль мониторинга кислорода измеряет концентрацию O₂ в точке, предусмотренной изготовителем аппарата, и передаёт значение FiO₂ в его систему индикации и тревог. Это позволяет сопоставлять измеренную концентрацию с заданной, но не заменяет штатную проверку аппарата перед применением. В отличие от датчика SpO₂, который оценивает насыщение крови пациента, датчик O₂ относится к составу самой дыхательной смеси. В этом гиде — как устроены сменные датчики кислорода и как выбрать подходящий.
Содержание
Датчик или модуль мониторинга O₂ измеряет фактическую концентрацию кислорода в дыхательной смеси и передаёт её в систему индикации и тревог аппарата ИВЛ или наркозного аппарата. Место измерения зависит от конструкции: сенсор может находиться в дыхательной системе, в модуле мониторинга или внутри аппарата. Это важный параметр безопасности: измеренная FiO₂ позволяет заметить отклонение от заданной концентрации, в том числе при смешивании газов через флоуметры или электронный блендер.
Контроль O₂ оценивает измеренную концентрацию по данным системы мониторинга; работоспособность датчика и тревог проверяют по инструкции аппарата.
Многие сменные датчики кислорода представляют собой гальванические электрохимические элементы с ограниченным ресурсом: они реагируют на кислород электрохимической реакцией и вырабатываются по мере эксплуатации. В составе встроенных модулей газового мониторинга могут применяться и иные методы измерения; принцип и возможность замены определяются конструкцией конкретного аппарата.
Поэтому тип датчика обычно определяет модель аппарата, а не свободный выбор покупателя — уточняйте, какой датчик или модуль предусмотрен в конкретной модели, перед закупкой сменного элемента.
Гальванический датчик кислорода — расходный элемент: со временем электрохимическая ячейка вырабатывается, и датчик перестаёт удерживать точность калибровки. Универсального срока для «всех датчиков O₂» не существует: ресурс зависит не только от календарного времени, но и от условий эксплуатации, а также от модели датчика. Ориентируйтесь на паспортный ресурс и рекомендации производителя аппарата. Замену проводят по инструкции аппарата, по сообщению о выработке ресурса или при невозможности пройти проверку или калибровку.
Датчики кислорода в большинстве случаев модель-специфичны: разъём, посадочное место и электрические характеристики привязаны к конкретному аппарату или линейке аппаратов производителя. Сверяйте оригинальный артикул, совместимые модели и требуемую версию/комплектацию по документации изготовителя. Не выбирайте датчик только по названию, внешнему виду или разъёму: совпадения разъёма недостаточно.
Калибровку выполняют в условиях, с периодичностью и по шагам, указанным в инструкции конкретного аппарата. После замены гальванического датчика такая процедура часто требуется, но не следует переносить на другие модели порядок, точки калибровки или интервалы из чужого руководства. Не выполняйте калибровку, пока аппарат подключён к пациенту, если инструкция этого не допускает.
Перед закупкой проверьте:
Для мониторов дыхательных газов, включая мониторинг кислорода, применим стандарт ISO 80601-2-55:2018 с изменением Amd 1:2023. На дату проверки ISO указывает его как действующий; он распространяется как на отдельные мониторы, так и на модули, встроенные в аппарат ИВЛ или наркозную станцию. Соответствие конкретного товара подтверждают только документы изготовителя.
Датчик кислорода — важная часть системы мониторинга, если она предусмотрена конструкцией и комплектацией аппарата. Подбирайте строго по документации аппарата, учитывая, что гальванический элемент — расходник с ограниченным ресурсом.
Смотреть датчики кислорода в каталоге →. Смотрите также гид «Дыхательный контур для ИВЛ: как выбрать».
Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет клинические рекомендации, инструкции производителей и действующие нормативные документы.
