Электрокардиограф регистрирует электрическую активность сердца и выводит запись на экран, ленту или в электронный вид. При выборе сравнивают число каналов записи, режимы работы, способ питания, формат вывода данных, комплектацию (кабель пациента и электроды) и документы на изделие. Заключение по записи формулирует врач: автоматические функции прибора вспомогательные.
Электрокардиограф принимает сигналы от электродов, усиливает и фильтрует их и представляет в виде кривых. Запись может сохраняться в памяти прибора, печататься на бумаге или передаваться в информационную систему, в зависимости от модели.
Результат зависит не только от прибора, но и от всего тракта: электродов, отведений и кабеля пациента. Об этом подробнее в статье «Кабели и отведения ЭКГ: как выбрать».

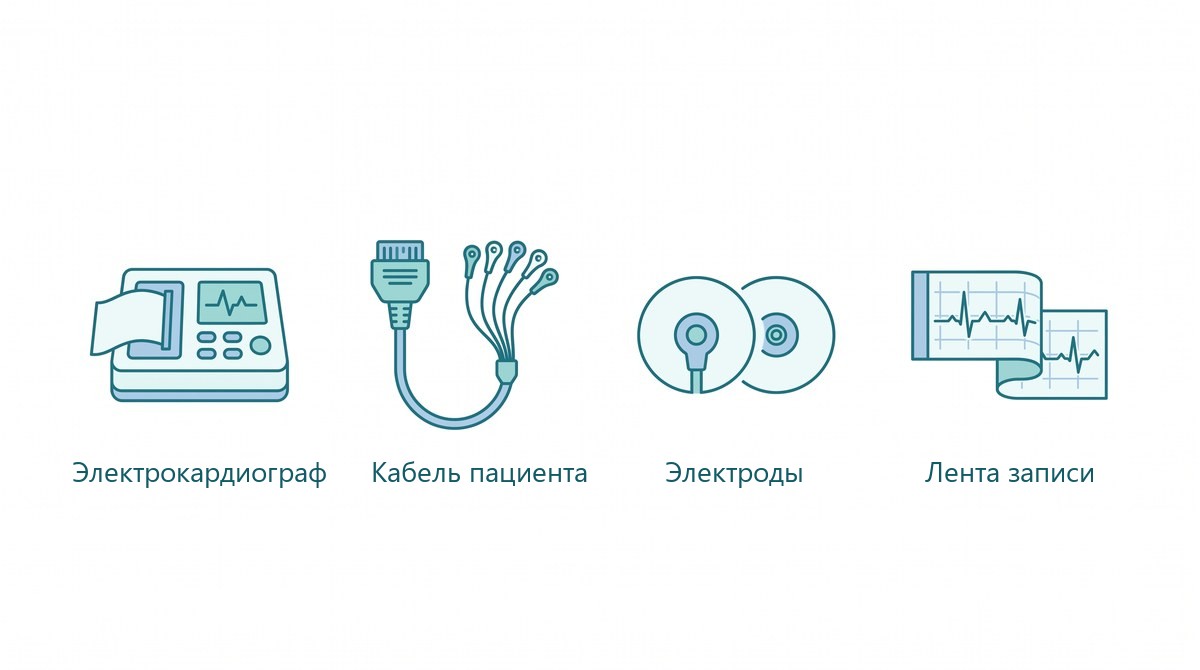

Комплект для регистрации ЭКГ: электрокардиограф, кабель пациента, электроды и лента
Уточняйте, что именно входит в поставку: часто кабель и электроды продаются отдельно.
| Признак | Что уточнить | На что смотреть |
|---|---|---|
| Число каналов записи | Определяется моделью | Соответствие задачам учреждения |
| Режимы работы | Ручной, автоматический и др. | Полное описание в инструкции |
| Вывод данных | Экран, печать, память, передача | Форматы файлов, совместимость с вашей информационной системой |
| Питание | Сеть, аккумулятор | Условия и время автономной работы по данным изготовителя |
| Печать | Тип и формат бумаги | Доступность и стоимость расходных материалов |
| Автоматическая интерпретация | Есть или нет | Она вспомогательная; заключение даёт врач |
| Комплектация | Кабель, электроды, чехол | Что входит в цену, что покупается отдельно |
Все параметры зависят от модели и указываются в документации изготовителя.
Проверьте, какие кабели пациента и электроды допускает изготовитель для конкретной модели, какие расходные материалы нужны для печати и есть ли они в продаже. Если прибор рассчитан на определённый тип бумаги или разъёма, замена «похожим» изделием может дать плохую запись или не подойти вовсе. Совместимость подтверждается документами изготовителя.
Основные требования безопасности и эксплуатационные характеристики электрокардиографов описывает международный стандарт IEC 60601-2-25:2011 — Medical electrical equipment — Part 2-25: Particular requirements for the basic safety and essential performance of electrocardiographs. Он относится к типу оборудования и не подтверждает соответствие конкретного прибора. Соответствие подтверждают документы на изделие.
Перед закупкой запросите:
Порядок очистки и дезинфекции корпуса, кабелей и электродов, зарядки аккумулятора и хранения определяется инструкцией изготовителя. При появлении артефактов на записи сначала проверяют электроды и кабель по инструкции, затем обращаются в сервисную службу.
В каталоге «Электрокардиографы» представлены приборы разных производителей. Комплектующие смотрите в разделах «Кабели и отведения ЭКГ» и «Электроды для ЭКГ». Менеджеры «Медикал Трейд» помогут сопоставить модель, кабели и электроды по документации.
Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет клинические рекомендации, инструкции производителей и действующие нормативные документы.
