Клапан выдоха — часть аппарата ИВЛ с отдельной выдыхаемой ветвью, которая управляет фазой выдоха: открывается, позволяя пациенту выдохнуть, и закрывается во время вдоха. Неисправный или несовместимый клапан выдоха может повлиять на параметры вентиляции — от неточного PEEP до утечки контура. В этом гиде разбираем конструкцию клапанов выдоха и на что смотреть при подборе.
Содержание
В аппаратах с отдельной выдыхаемой ветвью клапан выдоха управляет отведением выдыхаемого газа и участвует в поддержании положительного давления в конце выдоха (PEEP). Алгоритм управления и конструкция определяются аппаратом: клапан работает в фазах дыхательного цикла, которые задаёт аппарат ИВЛ.
Клапан выдоха — не пассивная деталь контура, а исполнительный механизм: от его исправности и совместимости с аппаратом зависит корректная работа выдыхательной ветви.

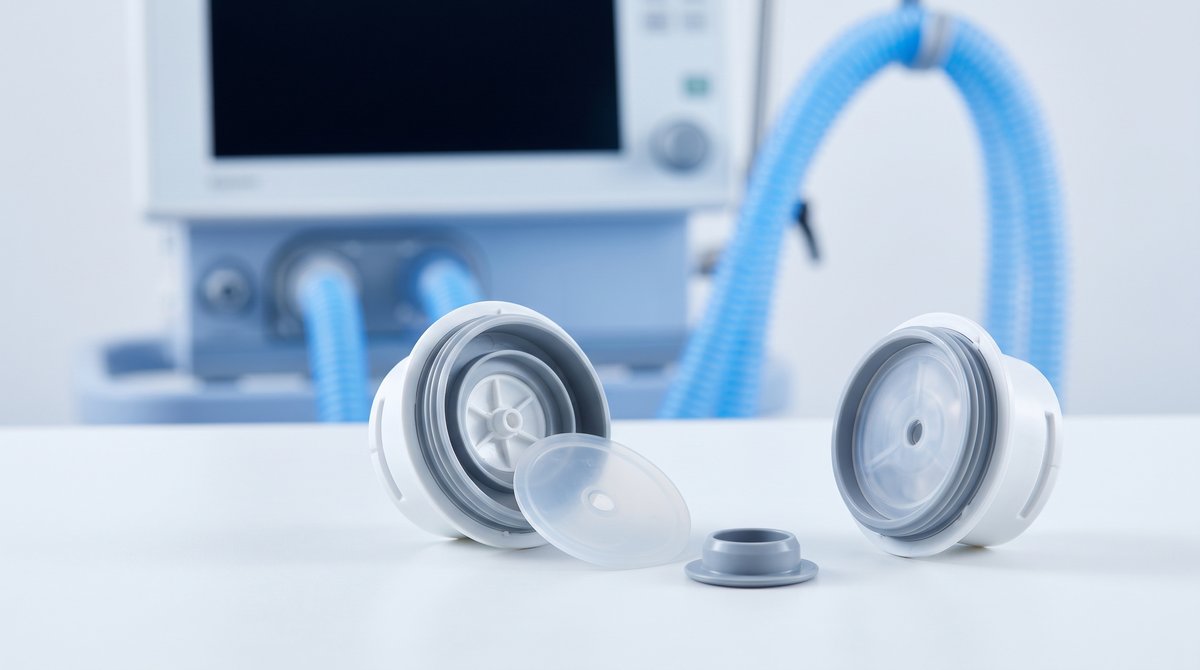

Конструкция клапана выдоха зависит от аппарата. Во многих системах используется клапанный набор с корпусом и гибкой мембраной; управление может быть пневматическим, электромеханическим или комбинированным. Для закупки важнее не абстрактный тип клапана, а точный артикул, исполнение для нужной возрастной группы и совместимость с аппаратом.
Клапан выдоха, как правило, разрабатывается под конкретную модель или линейку аппаратов ИВЛ конкретного производителя. Перед закупкой уточняйте по документации аппарата, какой клапан (артикул, модель) предусмотрен производителем. Один набор может быть совместим с несколькими моделями линейки, но это должно быть прямо указано изготовителем; внешнее сходство не доказательство совместимости.
Параметры отклика, сопротивления, допустимой утечки и точности поддержания давления оценивают в составе конкретного аппарата и клапанного набора. Пользователь не задаёт их выбором универсального клапана: нужно применять только совместимое исполнение и выполнять штатные проверки аппарата перед использованием.
Часть клапанов выдоха — многоразовые, часть — одноразовые. Обработка и повторное применение допускаются только по инструкции производителя: не каждый многоразовый клапан выдерживает любые методы стерилизации, а одноразовый повторно не обрабатывают. Нарушение регламента (обработка не по инструкции, превышение числа циклов) может привести к утечке или залипанию мембраны. Внеплановая замена нужна при повреждении, загрязнении или неуспешной штатной проверке, если это предусмотрено инструкцией; общий срок замены не устанавливается — следуйте инструкции конкретной модели.
Перед закупкой проверьте:
Для критических аппаратов ИВЛ и предназначенных для них принадлежностей, характеристики которых могут влиять на базовую безопасность или существенные характеристики аппарата, применяется ISO 80601-2-12:2023. Это не отдельный универсальный стандарт на любой клапан и не заменяет инструкцию и РУ конкретного изделия.
Клапан выдоха — модель-специфичный компонент: перед закупкой всегда сверяйтесь с документацией конкретного аппарата ИВЛ, а не с визуальным сходством.
Смотреть клапаны выдоха в каталоге →. Смотрите также гид «Дыхательный контур для ИВЛ: как выбрать».
Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет клинические рекомендации, инструкции производителей и действующие нормативные документы.
