Электроды для ЭКГ: совместимость с отведениями и проверка перед закупкой

Коротко

Электрод — часть тракта ЭКГ, которая контактирует с кожей и передаёт электрический сигнал на отведения. При выборе сравнивают кратность применения (одноразовые или многоразовые), устройство (основа, контактный слой, фиксация), тип крепления к отведению, размерную группу и документы на изделие. Способ крепления должен соответствовать вашим отведениям и кабелю. Условия применения определяет инструкция изготовителя, клинические решения принимает врач.

Что такое ЭКГ-электрод и где он в тракте

Электрод соединяет кожу пациента с отведением. Через отведения и магистральный кабель сигнал попадает в электрокардиограф или монитор. Подробнее о самом тракте — в статье «Кабели и отведения ЭКГ: как выбрать», об аппарате — в статье «Электрокардиограф: как выбрать».

Электрод, отведение и кабель работают как единая цепочка. Несовпадение способа крепления или качества контакта на любом звене может ухудшить запись.

Из чего состоит одноразовый электрод

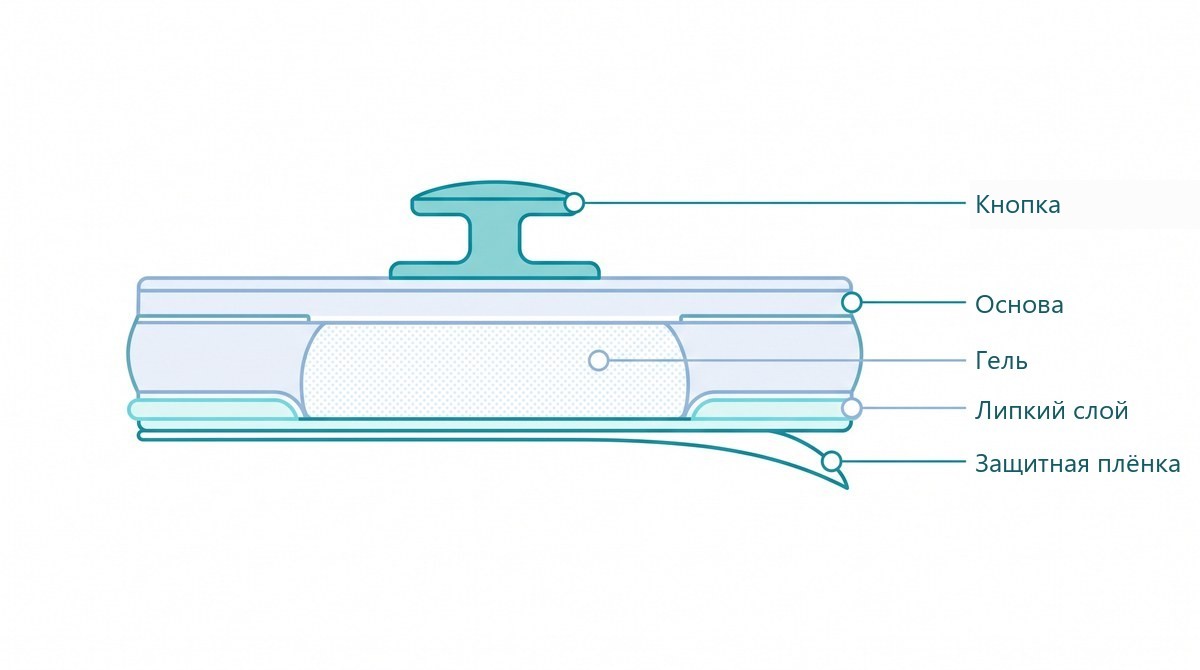

Устройство одноразового ЭКГ-электрода: основа, контактный элемент, гель, липкий слой

Точные материалы и конструкция зависят от модели. Как правило, одноразовый электрод включает:

• основу — гибкая подложка;
• кнопку (контактный элемент) — часть, к которой подключается отведение (или другой соединитель);
• проводящий контактный слой — гель или другой материал, обеспечивающий контакт с кожей;
• липкий слой — фиксирует электрод на коже;
• защитную плёнку — снимается перед использованием.

Варианты и на что смотреть

Все параметры зависят от модели и указываются в инструкции.

Совместимость с отведениями

Самая частая практическая задача — подобрать электроды под уже имеющиеся отведения. Проверьте:

• тип соединителя на электроде и на отведении;
• заявлена ли изготовителем совместимость с вашей системой;
• как крепится отведение: без усилий и без люфта ли.

Слово «универсальный» в описании не подтверждает совместимость. Если совместимость не очевидна, сверяйте документацию.

Стандарты и материалы

Требования к одноразовым ЭКГ-электродам описывает стандарт ANSI/AAMI EC12:2000/(R)2020 «Disposable ECG electrodes» (в 2020 году он переутверждён без изменения текста). Материалы, контактирующие с кожей, оценивают в рамках серии ISO 10993 по биологической оценке медицинских изделий: общие принципы изложены в ISO 10993-1:2025, сенсибилизация кожи — в ISO 10993-10, раздражение — в ISO 10993-23. Стандарты описывают тип изделий и подходы к оценке и сами по себе не подтверждают соответствие конкретного товара. Свойства (например, гипоаллергенность или отсутствие латекса) подтверждают документами изготовителя, а не маркетинговым описанием.

Хранение, срок годности, утилизация

Условия хранения, срок годности, порядок вскрытия упаковки и утилизации указаны в инструкции. Одноразовые электроды не используют повторно. Многоразовые обрабатывают только способами, разрешёнными инструкцией. Электроды с истёкшим сроком годности, повреждённой упаковкой или высохшим контактным слоем не используют.

Чек-лист закупки

• Определены кратность применения и размерные группы.
• Тип крепления совпал с вашими отведениями.
• Есть регистрационное удостоверение, если оно требуется, и другие документы изготовителя, а также инструкция на русском языке.
• Материалы и свойства (например, отсутствие латекса) подтверждены документами.
• Известны срок годности и условия хранения.
• Согласованы условия возврата и замены при браке.

Подобрать электроды

В каталоге «Электроды для ЭКГ» и «Электроды для кардиомониторинга» можно подобрать изделия. Менеджеры «Медикал Трейд» помогут сверить тип крепления и артикулы с вашими отведениями.

Автор: Дмитрий Северин, специалист по медицинскому оборудованию «Медикал Трейд». Статья носит справочный характер и не заменяет клинические рекомендации, инструкции производителей и действующие нормативные документы.
